Y-100BFZ/Z/MC 不锈钢隔膜压力表 (上海自动化仪表四厂)
分享到:
Y-100BFZ/Z/MC 不锈钢隔膜压力表 (上海自动化仪表四厂)
价格:
560.00
产品详情
材质: 不锈钢304 品牌: 白云牌(上海仪表四厂)
型号: Y-100BFZ/Z/MC


Y-100BFZ/Z/MC卫生型不锈钢隔膜压力表技术指标
1、温度特性:
由于隔膜压力表系统由填充了密封液作为传递压力的介质,则由于密封液的温度体膨胀系数,使压力仪表随受压部温度升高而示值也升高,其温度影响量与密封液体膨胀系数,隔膜刚度以及受压部温度有关,尤其对于低量程的压力仪表,则影响更明显。一般受压部温度误差规定不大于0.1%/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
2、精度等级:1.6级;2.5级
3、测量范围(Mpa)螺纹连接式:~0.1~0/0~60/0~100
法兰连接式:~0.1~0/0~25
卡箍卫生型:~0.1~0/0~2.5
4、隔膜材料:0Crl7Nil2Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽添加(Ta)及氟塑料(F4)。
5、内部填充工作液:(1)硅油 ;(2)根据客户需求填充
6、工作条件:
(1)温度:环境温度-20~+55℃;被测介质温度-20~+55℃
(2)工作压力:静负荷:用至测量上限值的3/4
(3) 交变负荷:用至测量上限值的2/3
(4) 短时压力:用至测量上限值
7 、连接尺寸
(1)螺纹连接:M20*1.5(G3/8″ G1/2″)
(2)法兰连接:
A.机械工业部标准JB81-94《平焊钢法兰》
B.化学工业部标准《耐酸平焊钢法兰》
C.根据用户需求定制
8、仪表外径:φ60mm;φ75mm;φ100mm;φ150mm
9、仪表执行标准JB/T8624-1997

 选型表:

通用型压力表型号

连接器代号

隔膜隔离器代号

隔膜材料



推荐用表:PM10系列压力变送器,Y-B系列不锈钢压力表

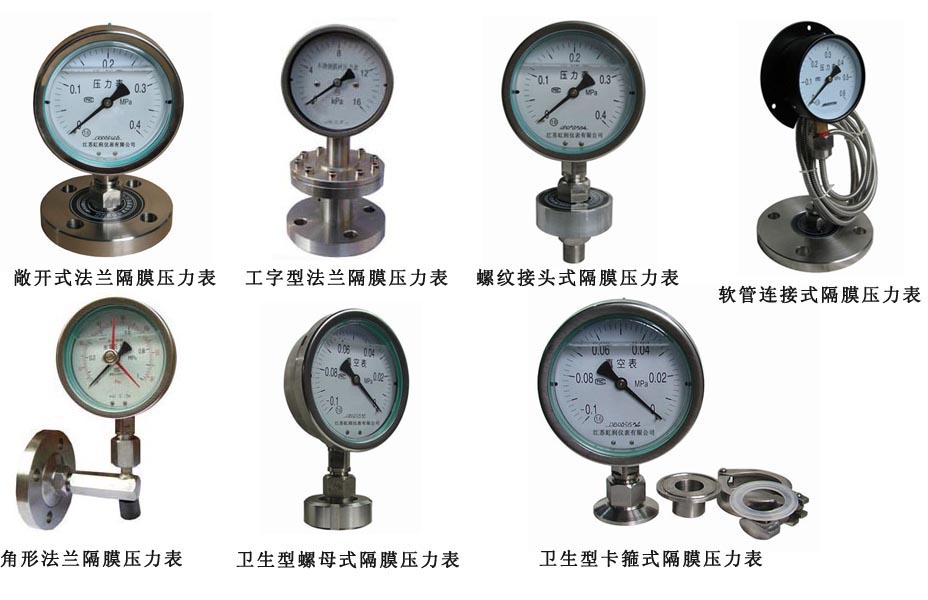

Z:直接式(被测介质温度<80℃)

ZN:阻尼器

SR:散热器(被测介质温度<200℃)

RL1/2/4:软管连接(1、2、4分别代表软管长度m)

GL:角形连接(被测介质温度<150℃)

MF:敞开式凸面(≤25 Mpa)

MG:工字形(≤4 Mpa)

ML:螺纹式(≤60 Mpa)

MZ:螺栓式(1~25 Mpa)

MH:均质机用(10~60 Mpa)

MC:夹子式(0.1~2.5 Mpa)

MN:螺母式(0.1~2.5 Mpa)

316、316L、哈氏合金、蒙耐尔合金、钽、氟塑料

法兰标准代号

订货须知
1、订货时请注明型号,名称,测量范围,测量介质,工作温度,连接形式及尺寸,精度等级。
2、如有特殊要求,请在订货时详细说明。
3、隔膜压力表不得拆卸或更换已配置的仪表,以免填充液外泄影响性能。
4、订货之前,根据被测介质的特性,如腐蚀性、易凝固、易结晶,腐蚀性被测介质要根据特性选用不锈钢压力表或采用不同耐腐蚀性材质隔离膜片的隔膜压力表,高温环境下要使用高温熔体隔膜压力表,一般介质如(水、对铜或铜合金无腐蚀性气体)等则可用一般压力表。
