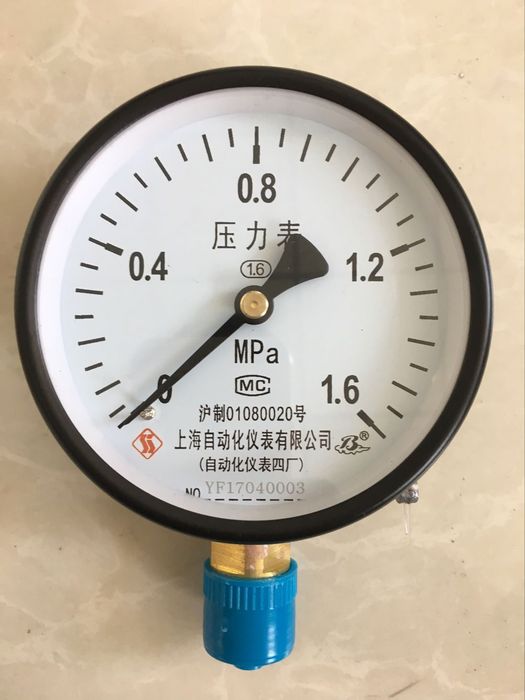

Y-40普通压力表上海自动化仪表四厂
价格:
25.00
产品详情
类型: 仪表 材质: 碳钢
颜色: 黑色 品牌: 白云牌(上海仪表四厂)
型号: Y-40

Y-40普通压力表上海自动化仪表四厂-白云牌


Y-40普通压力表上海自动化仪表四厂-白云牌适用于测量无爆炸危险、不结晶、不凝固及对钢、铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

主要技术指标

型号

Y-40

Y-40Z

Y-60

Y-60Z

Y-60ZT

Y-100

Y-100ZT

Y-150

Y-150ZT

Y-200

Y-250

公称直径mm

¢40

¢60

¢100

¢150

¢200、¢250

接头螺纹

M10×1

M14×1.5

M20×1.5

精确度等级

2.5

1.6

测量范围

MPa

0~0.1;0.16;0.25;0.4;0.6;1;1.6;2.5;4;6

0~0.6;1;1.6;2.5;4;6

0~10;16;25

0~10;16;25;40;60

-0.1~0

-0.1~0;-0.1~0.06;0.15;0.3;0.5;0.9;1.5;2.4

使用环境条件:-40~70℃,相对湿度不大于85%

温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)

主要零部件材质:

接头:铜合金HPb59-1;

弹簧管:磷铜QSn4-0.3;

机芯:铜合金;

外壳--钢板0.8F

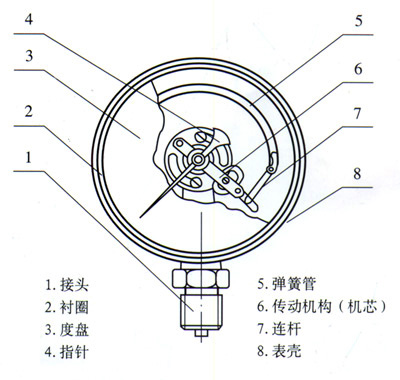

Y-40普通压力表上海自动化仪表四厂-白云牌结构原理

    仪表的测量系统由接头、弹簧管和传动机构组成。通过指针指示仪表读数。

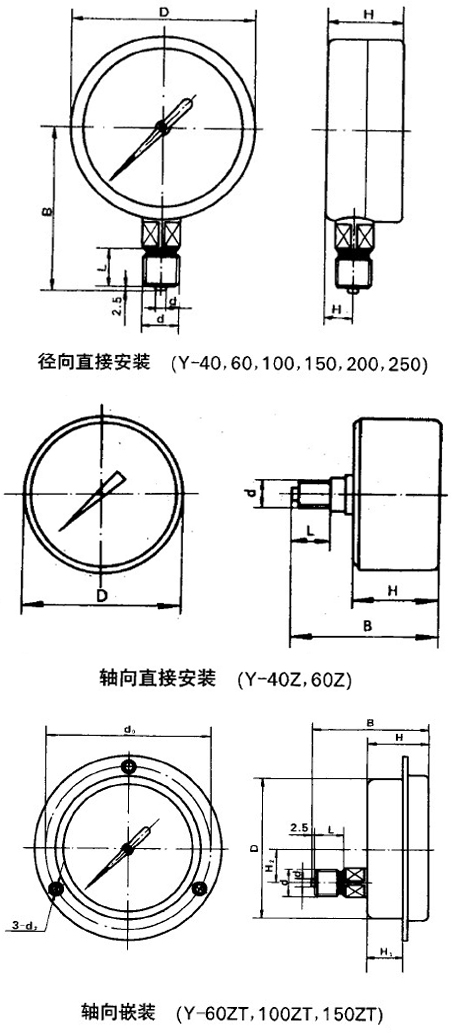

外形尺寸

型号

D(¢)

d

d1(¢)

L

d0(¢)

B

H

d2(¢)

H1

H2

Y-40

40

M10*1

4

10


58

23



8.5

Y-40Z

40

M10*1

4

10


44

23



0

Y-60

60

M14*1.5

5

14


56

28



10.5

Y-60Z

60

M14*1.5

5

14


56

28



0

Y-60ZT

60

M14*1.5

5

14

72

56

28

5

24

0

Y-100

100

M20*1.5

6

20


90

42



16

Y-100ZT

100

M20*1.5

6

20

118

83

43

5.5

25

24

Y-150

150

M20*1.5

6

20


116

44



16

Y-150ZT

150

M20*1.5

6

20

165

85

45

5.5

27

35

Y-200

200

M20*1.5

6

20


140

46



16

Y-250

250

M20*1.5

6

20


170

60
