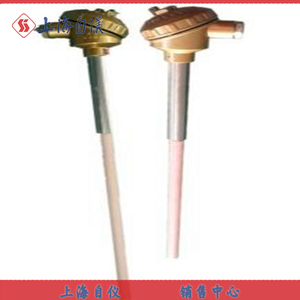

WRP高温铂铑热电偶（上海自动化仪表三厂）
WRP-130工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我厂从1987年起开始生产符合IEC国际标准分度号的铂铑30—铂铑6—铂铑10—铂、镍铬—镍硅、镍铬—铜镍、铜－铜镍、铁－铜镍等型式热电偶。
工作原理
WRP-130热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。 热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
WRP-130装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。 备注：关于本型号具体技术要求（如长度、螺纹或法兰接等）可与公司洽询。
温度测量范围和允许误差
热电偶类别 | 代号 | 分度号 | 测量范围℃ | 允许偏差△t ℃ |
铂铑30—铂铑6 | WRR | B | 0～800 | ±1.5℃或±0.25%t |
铂铑10—铂 | WRP | S | 0～1600 | ±1.5℃或±0.25%t |
镍铬－镍硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%t |
镍铬－铜镍 | WRE | E | 0～800 | ±2.5℃或±0.75%t |
热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的50%，所需要的时间称为热响应时间，用t0.5表示
□型号表示
WR□－□□□
W | 温度仪表 |
R | 热电偶 |
□热电偶材料 | R）铂铑30－铂铑6 |
P）铂铑10－铂 |
N）镍铬－镍硅 |
E）镍铬－铜镍 （镍铬－康铜） |
□安装固定形式 | 1）无固定式装置式 |
2）固定螺纹式 |
3）活动式法兰 |
4）固定法兰式 |
5）活动法兰角尺形式 |
6）固定螺纹锥形 保护管式 |
□ 接线盒形式 | 2）防溅式 |
3）防水式 |
4）隔爆式 |
□设计序号 | 0）ø16mm保护管 |
1）ø25mm保护管（双层套管） |
2）ø16mm高铝质管（单层套管） |
3）ø20mm高铝质管 |
热电偶公称压力
一般是指在室温情况下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径壁厚有关，还与其结构形式，安装方法、置入深度以及被测介质的流速和种类等有关。热电偶最小置入深度
应不小于其保护管外径的8～10倍（特殊产品例外）。
热电偶绝缘电阻（常温）
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15～35℃，相对湿度45%，大气压力86～106kPa。 a.对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ。M。
即Rr.L≥100 MΩ。M L＞1m 式中：Rr－热电偶的长度，m b.对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100 MΩ
上限温度绝缘电阻
热电偶的上限温度绝缘电阻应不小于下表现定：
上限温度tm℃ | 试验温度t℃ | 电阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
